閥體材質	WCB、304不銹鋼、316不銹鋼
公稱通徑	DN25~500mm
公稱壓力	PN1.6MPa、2.5MPa、Class150
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)合金鋼密封(-29-+425℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

V型法蘭球閥型號：Q40H/Q40F

V型法蘭球閥一般采用金屬密封，適合高溫和耐磨場合使用，閥體是法蘭連接，由于它的球芯帶有V型結構，使之與可動硬密封閥座之間具有良好密封性能與剪切功能。因此除適用于液體、氣體等介質外，特別適用于造紙、食品、石油、化工、冶金、電力、制藥、污水處理等行業中含有纖維或微小固體顆粒的懸濁液與粘度大的介質中，實現對有關工藝參數的控制。

執行機構選型
V型法蘭球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動V型法蘭球閥（開關型和調節型控制信號4-20mA）和氣動V型法蘭球閥（開關型和調節型控制信號4-20mA）

V型法蘭球閥結構圖

V型法蘭球閥零部件參數

序號	名稱	數量 (件)	材料
1	閥體	1	WCB	CF8	CF8M
2	閥芯	1	CF8表面鍍硬鉻	CF8表面鍍硬鉻	CF8M表面鍍硬鉻
3	圓柱銷	2	304	304	316
4	閥座	1	304堆焊硬質合金	304堆焊硬質合金	316堆焊硬質合金
5	彈簧	1	17-7PH	17-7PH	316
6	O型圈	1	氟橡膠	氟橡膠	氟橡膠
7	自潤滑軸承		304+PTFE	304+PTFE	316+PTFE
8	下閥桿	1	20Cr13	304	316
9	O型圈	1	氟橡膠	氟橡膠	氟橡膠
10	后壓蓋	1	WCB	CF8	CF8M
11	環墊	1	PTFE	PTFE	PTFE
12	調節墊片	1	PTFE	PTFE	PTFE
13	平墊片	4	Q235	304	304
14	螺栓	4	25	304	304
15	雙頭螺柱	2	25	304	304
16	自潤滑軸承	1	304+PTFE	304+PTFE	316+PTFE
17	平鍵	1	20Cr13	304	316
18	下填料	1	PTFE	PTFE	PTFE
19	中填料	1組	PTFE	PTFE	PTFE
20	上填料	1	PTFE	PTFE	PTFE
21	填料壓蓋	1	WCB	CF8	CF8M
22	螺母	2	35	304	304
23	上閥桿	1	20Cr13	304	316

V型法蘭球閥結構圖

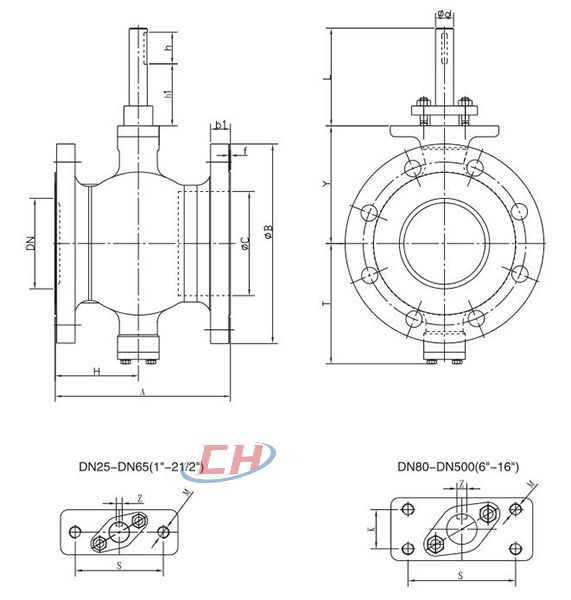

V型法蘭球閥安裝尺寸

DN	A	H	B	b1	f	C	T	Y	L	L	φd	h	S	K	M	Z	扭矩
25	102	51	115	16	2	38	81	73	102	75	16	35	75	/	2-M10	5	32
32	102	51	140	18	2	45	86	78	100	75	16	35	75		2-M10	5	40
40	114	57	150	18	2	50	90	80	102	75	16	35	75		2-M10	5	76
50	124	60	165	20	2	62	93	90	104	75	16	35	75		2-M10	5	90
65	145	70	185	20	2	73	108	105	102	75	16	35	75		2-M10	5	100
80	165	75	200	20	2	90	123	118	110	75	20	35	90	28	4-M10	6	140
100	194	92	220	22	2	115	138	130	108	75	20	35	90	28	4-M10	6	150
125	194	97	250	22	2	134	148	145	110	80	25	40	90	28	4-M10	8	200
150	229	110	285	24	2	164	170	170	124	94	30	50	110	40	4-M12	8	300
200	243	120	340	24	2	206	200	201	124	94	30	50	110	40	4-M12	8	500
250	297	148	405	26	2	260	240	237	140	98	40	60	135	40	4-M16	12	800
300	338	190	460	28	2	316	286	282	140	98	40	60	135	40	4-M16	12	1400
350	400	221	520	30	2	372	330	337	170	125	50	60	140	64	4-M16	14	2000
400	400	220	580	32	2	420	367	372	212	172	60	80	170	80	4-M20	18	2900
450	520	290	640	40	2	470	422	432	240	172	70	90	190	90	4-M24	20	3400
500	600	320	715	44	2	516	490	498	250	180	80	100	190	90	4-M24	22	5000
