| 閥體材質 | WCB碳鋼、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN25~500mm |
| 公稱壓力 | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃) |
| 適用介質 | 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質 |
| 驅動形式 | 手柄、蝸輪、電動、氣動、液動等 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

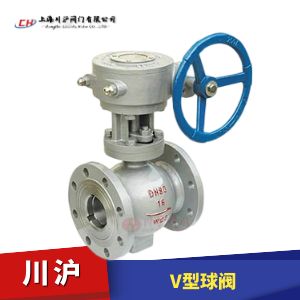

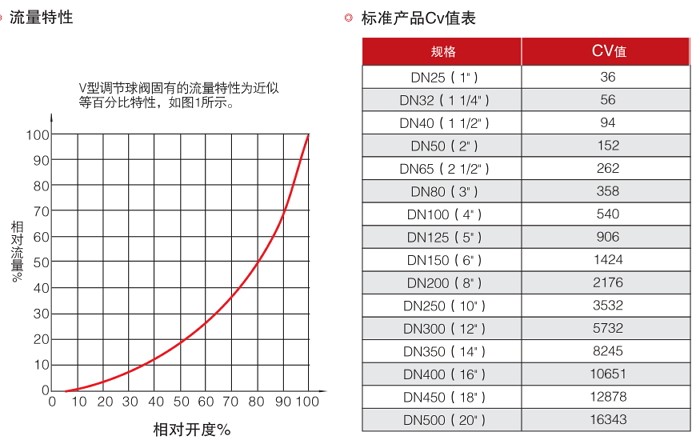

V型球閥采用圓柱型彈簧預載的帶補償性可動金屬閥座結構，密封性能可靠。球芯與閥座不會產生卡阻或脫離，使用壽命長。球芯上的V形切口與金屬閥座之間具有剪切作用，特別適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。
執行機構選型
V型球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動V型球閥（開關型和調節型控制信號4-20mA）和氣動V型球閥（開關型和調節型控制信號4-20mA）
| 零件名稱 | 材質 | |
| 閥體、閥蓋 | WCB | CF 8 |
| 密封圈 | 2Cr13+氮化 | 304+氮化 |
| 球體 | 2Cr13+硬格 | 304+硬格 |
| 閥座、閥桿 | 2Cr13 | 304 |
| 墊片 | 柔性石墨+不銹鋼 | 柔性石墨+不銹鋼 |
| 雙頭螺柱 | 35CrMoA | 1Cr18Ni9Ti |
| 公稱壓力 | 試驗壓力（MPa) | 適用介質 | 適用溫度 | |
| 殼體試驗 | 密封試驗 | |||
| 1.6 | 2.4 | 1.76 | 水、油、氣及高粘度，含纖維、固體顆粒等介質 | -28℃～≤550℃ |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| 應用規范 | 連接法蘭 | JB79-59????GB9113????HG20592-97????ANSI B16.5 | ||
| 檢驗試驗 | JB/T9092-99???????????????API 598 | |||

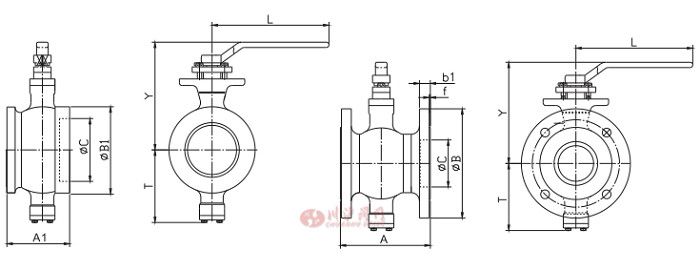

| DN | A1 | A | B1 | B | C | b1 | f | T | Y | L |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 60 | 102 | 68 | 115 | 38 | 16 | 2 | 81 | 73 | 150 |
| 32 | 60 | 102 | 76 | 140 | 45 | 18 | 2 | 86 | 78 | 180 |
| 40 | 60 | 114 | 84 | 150 | 50 | 18 | 2 | 90 | 80 | 215 |
| 60 | 75 | 124 | 100 | 165 | 62 | 20 | 2 | 93 | 90 | 230 |
| 65 | 100 | 145 | 118 | 185 | 77 | 20 | 2 | 108 | 105 | 270 |
| 80 | 100 | 165 | 132 | 200 | 90 | 20 | 2 | 123 | 118 | 290 |
| 100 | 115 | 194 | 158 | 220 | 115 | 22 | 2 | 138 | 130 | 330 |
| 125 | 129 | 194 | 184 | 250 | 134 | 22 | 2 | 148 | 145 | 330 |

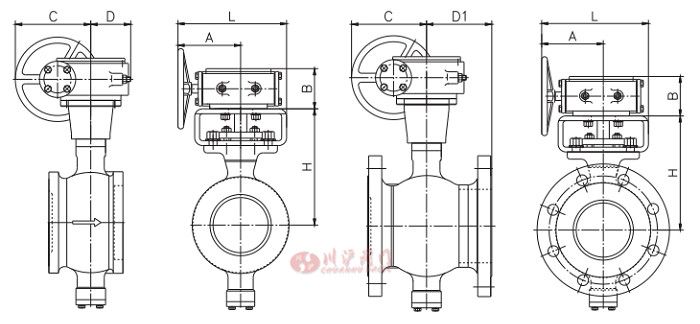

| DN | A | L | B | H | C | D | D1 |
|---|---|---|---|---|---|---|---|
| 25 | 145 | 200 | 70 | 133 | 170 | 60 | 60 |
| 32 | 145 | 200 | 70 | 138 | 170 | 60 | 60 |
| 40 | 145 | 200 | 70 | 140 | 170 | 60 | 60 |
| 50 | 145 | 200 | 70 | 150 | 170 | 60 | 64 |
| 65 | 145 | 200 | 70 | 165 | 170 | 60 | 75 |
| 80 | 145 | 200 | 70 | 178 | 170 | 60 | 90 |
| 100 | 145 | 200 | 70 | 190 | 170 | 60 | 100 |
| 125 | 170 | 235 | 74 | 205 | 190 | 75 | 97 |
| 150 | 170 | 235 | 74 | 235 | 190 | 75 | 120 |
| 200 | 190 | 265 | 90 | 265 | 220 | 83 | 125 |
| 250 | 215 | 325 | 100 | 317 | 270 | 106 | 150 |
| 300 | 215 | 325 | 100 | 362 | 270 | 150 | |
| 350 | 260 | 370 | 125 | 437 | 300 | 180 | |
| 400 | 260 | 370 | 125 | 492 | 300 | 180 | |
| 450 | 260 | 370 | 125 | 570 | 300 | 230 | |
| 500 | 270 | 415 | 130 | 640 | 340 | 280 |
