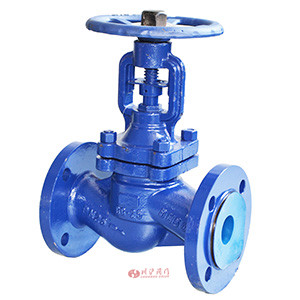

波紋管截止閥采用成形不銹鋼波紋管設計,密封性能可靠,適用于易燃易爆,有毒有害介質的工礦,可以有效地防止閥門外漏現象。
產品特點:
1、產品結構合理、密封可靠
2、密封面堆焊Co基硬質合金,耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理,有良好的抗腐和抗摩擦性能
4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配,滿足各種工程需要
5、閥芯可根據需要做承切斷型和調節型
| 型號 | WJ41H-16C | WJ41H-25C | WJ41H-16P | WJ41H-25P | WJ41H-16R | WJ41H-25R | |
| 工作壓力(MPa) | 1.6 | 2.5 | 1.6 | 2.5 | 1.6 | 2.5 | |
| 適用溫度(℃) | ≤425 | ≤200 | |||||
| 適用介質 | 無腐蝕性介質 | 腐蝕性介質 | |||||
| 材料 | 閥體、閥蓋、閘板 | 碳素鋼 | CF8 | ||||
| 閥桿 | 鉻不銹鋼 | CF8 | CF3 | ||||
| 密封面 | 鉻不銹鋼或碳鋼堆焊硬質合金 | 鉻不銹鋼或碳鋼堆焊硬質合金 | |||||
| 填料 | 柔性石墨或夾不銹鋼絲柔性石墨 | 柔性石墨或夾不銹鋼絲柔性石墨 | |||||
| 波紋管 | 304SS | 304SS | 316SS | ||||
| 公稱通徑 DN |

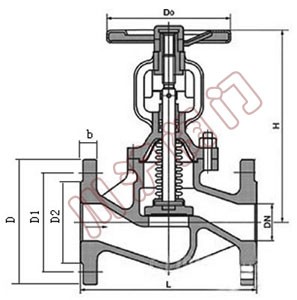

主要外形尺寸和連接尺寸 | ||||||
| L | D | D1 | D2 | b | H | Do | |
| WJ41H-16C WJ41H-16P | |||||||
| 15 | 130 | 95 | 65 | 47 | 14 | 202 | 120 |
| 20 | 150 | 105 | 75 | 58 | 14 | 231 | 140 |
| 25 | 160 | 115 | 85 | 68 | 14 | 231 | 140 |
| 32 | 180 | 140 | 100 | 78 | 16 | 286 | 160 |
| 40 | 200 | 150 | 110 | 88 | 16 | 317 | 200 |
| 50 | 230 | 165 | 125 | 102 | 16 | 317 | 200 |
| 65 | 290 | 185 | 145 | 122 | 18 | 331 | 240 |
| 80 | 310 | 200 | 160 | 123 | 20 | 402 | 240 |
| 100 | 350 | 220 | 180 | 158 | 20 | 416 | 320 |
| 125 | 400 | 250 | 210 | 184 | 22 | 467 | 360 |
| 150 | 480 | 285 | 240 | 212 | 24 | 525 | 360 |
| 200 | 600 | 340 | 295 | 268 | 26 | 611 | 500 |
