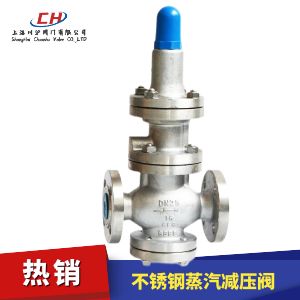

Y43H型不銹鋼蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
使用范圍
Y43H型不銹鋼蒸汽減壓閥主要用于蒸汽管路，起減壓穩壓作用。
| 公稱壓力(Mpa) | 1.6 | 2.5 |
|---|---|---|
| 殼體試驗壓力(Mpa)* | 2.4 | 3.75 |
| 密封試驗壓力(Mpa) | 1.6 | 2.5 |
| 高進口壓力(Mpa) | 1.6 | 2.5 |
| 出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 |
| 壓力特性偏差(Mpa)△P2P | GB12246-1989 | |
| 流量特性偏差(Mpa)△P2G | GB12246-1989 | |
| 小壓差 | 0.15 | 0.15 |
| 滲漏量 | GB12245-1989 | |
| 零件名稱 | 零件材料 |
|---|---|
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 閥盤 | 2Cr13 |
| 缸套 | 2Cr13/25(鍍硬鉻) |
| 活塞 | 2Cr13/銅合金 |
| 活塞環 | 合金鑄鐵 |
| 導閥座 導閥桿 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主閥彈簧 | 50CrVA |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
| 公稱壓力 | 公稱通徑 DN(mm) |
尺寸 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | b | Z-фd | D3 | H1 | H2 | ||
| 1.6Mpa | 25 | 180 | 115 | 85 | 14 | 4-18 | 115 | 101 | 315 |
| 32 | 200 | 135 | 100 | 16 | 4-18 | 130 | 107 | 320 | |
| 40 | 220 | 145 | 100 | 16 | 4-18 | 145 | 113 | 325 | |
| 50 | 250 | 160 | 125 | 16 | 4-18 | 155 | 120 | 335 | |
| 65 | 280 | 180 | 145 | 18 | 4-18 | 170 | 140 | 365 | |
| 80 | 310 | 195 | 160 | 20 | 8-18 | 200 | 150 | 385 | |
| 100 | 350 | 215 | 180 | 20 | 818 | 200 | 150 | 385 | |
| 125 | 400 | 245 | 210 | 22 | 8-18 | 235 | 185 | 425 | |
| 150 | 450 | 280 | 240 | 24 | 8-23 | 265 | 210 | 445 | |
| 2.5Mpa | 25 | 180 | 115 | 85 | 16 | 4-14 | 115 | 101 | 315 |
| 32 | 200 | 135 | 100 | 18 | 4-18 | 130 | 107 | 320 | |
| 40 | 220 | 145 | 110 | 18 | 4-18 | 145 | 113 | 325 | |
| 50 | 250 | 160 | 125 | 20 | 4-18 | 155 | 120 | 335 | |
| 65 | 280 | 180 | 145 | 22 | 8-18 | 170 | 140 | 365 | |
| 80 | 310 | 195 | 160 | 22 | 8-18 | 200 | 150 | 385 | |
| 100 | 350 | 230 | 190 | 24 | 8-23 | 200 | 150 | 385 | |
| 125 | 400 | 270 | 220 | 28 | 8-25 | 235 | 185 | 425 | |
| 150 | 450 | 300 | 250 | 30 | 8-25 | 265 | 210 | 445 | |
